三角形・長方形・楕円形の図形の表示・設定方法

MetaTrader4（MT4）／MetaTrader5（MT5）では、チャートに三角形、長方形、楕円の3種類の図形を表示させることができます。図形は色は自由に変更することができ、チャートの背面にも表示させることができます。これらの図形を活用すれば、レンジ相場やチャートパターンが発生している部分がより判断しやすくなります。

ここでは、MT4／MT5にて、チャート上に、三角形、長方形、楕円の図形を表示・設定する方法を説明します。

MT4／MT5のそれぞれの説明はタブ切替でご確認いただけます。

手順1

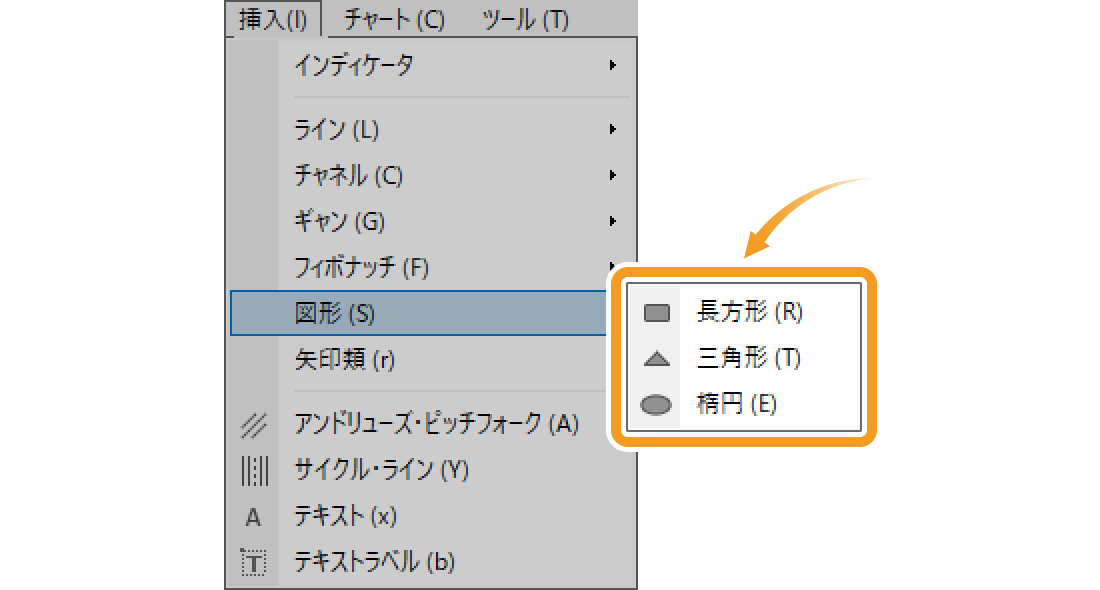

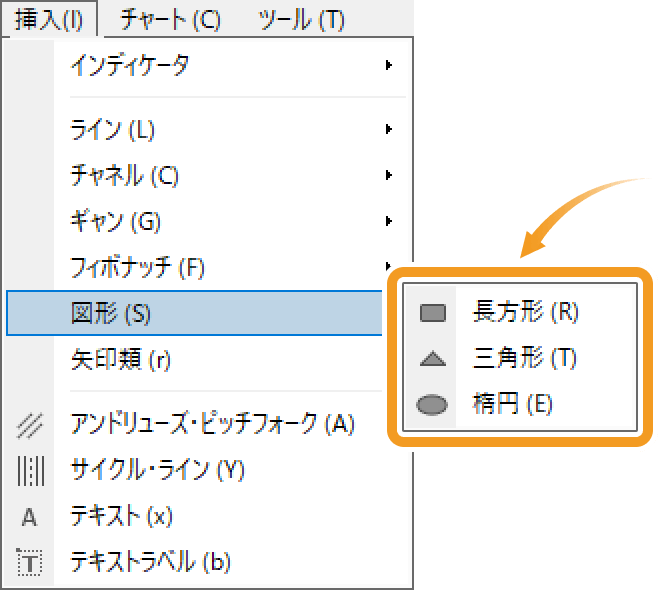

メニューバーの「挿入」をクリックします。「図形」にマウスポインタ―を動かし、一覧より表示させたい図形を選択します。

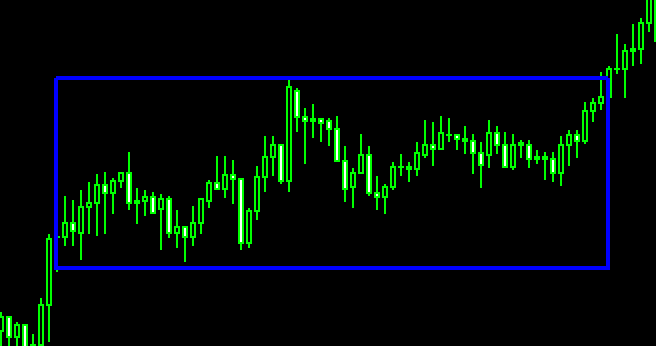

長方形

長方形を描画し、チャートの特定の部分を強調することができます。

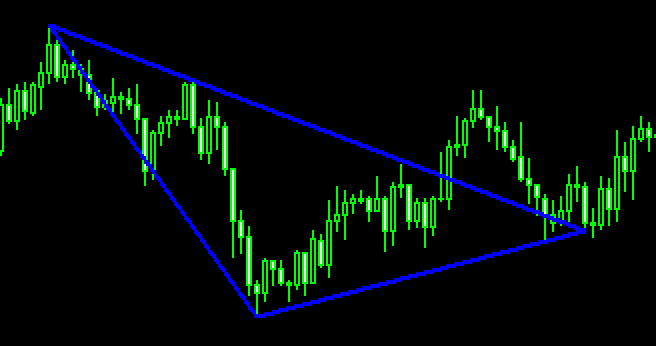

三角形

三角形を描画し、チャートの特定の部分を強調することができます。

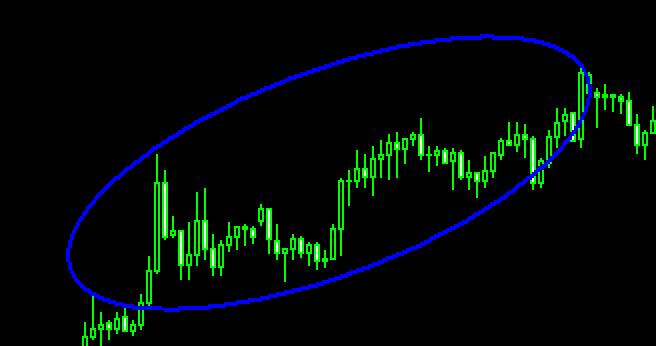

楕円形

楕円形を描画し、チャートの特定の部分を強調することができます。

手順2

長方形を描画する方法

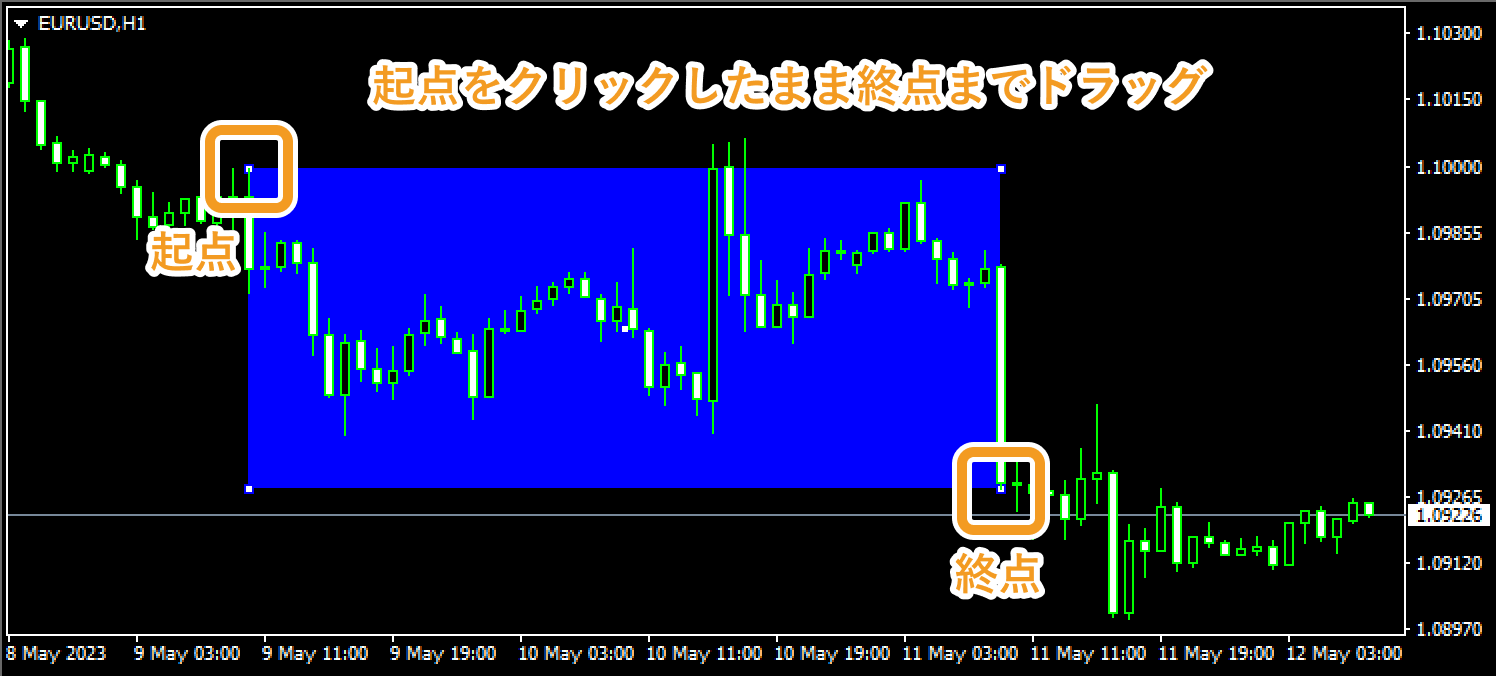

長方形を表示する場合、チャート上で、長方形の起点となる箇所をクリックし、終点までドラッグします。

三角形を描画する方法

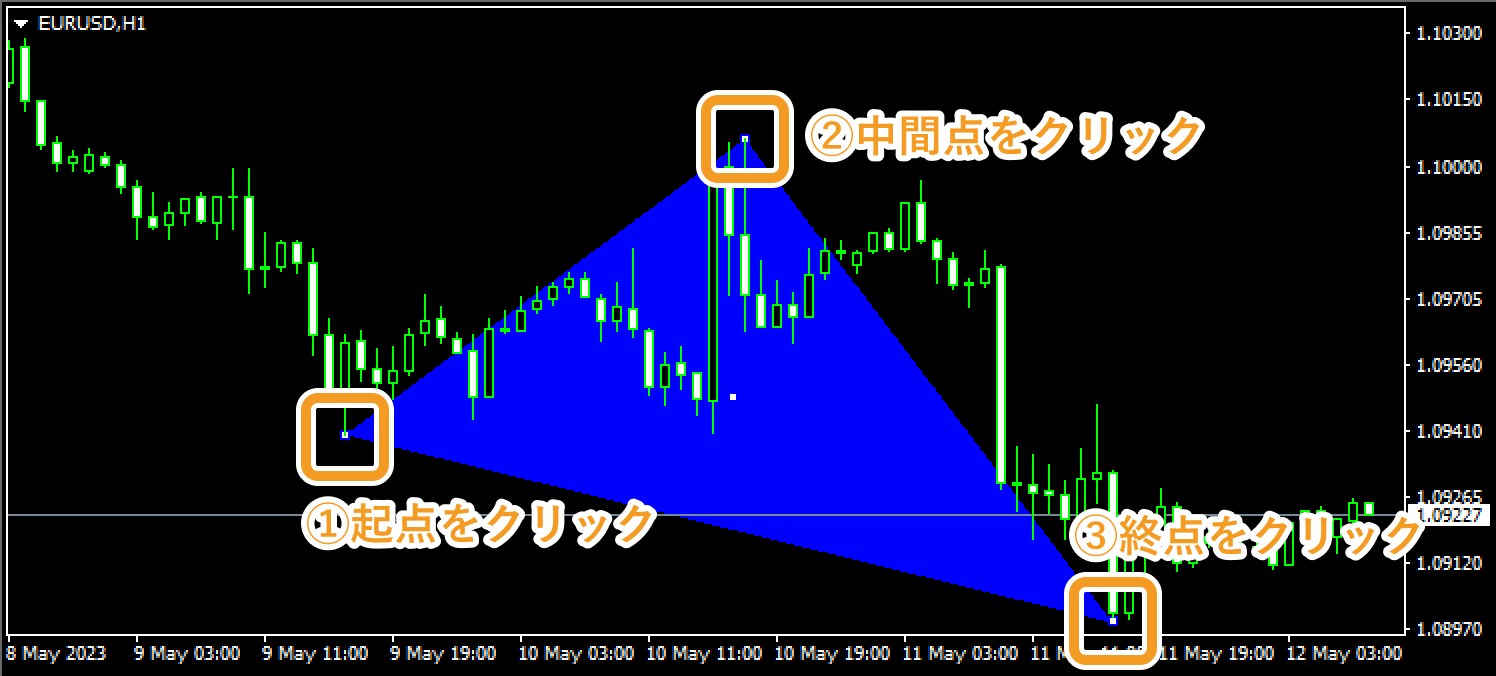

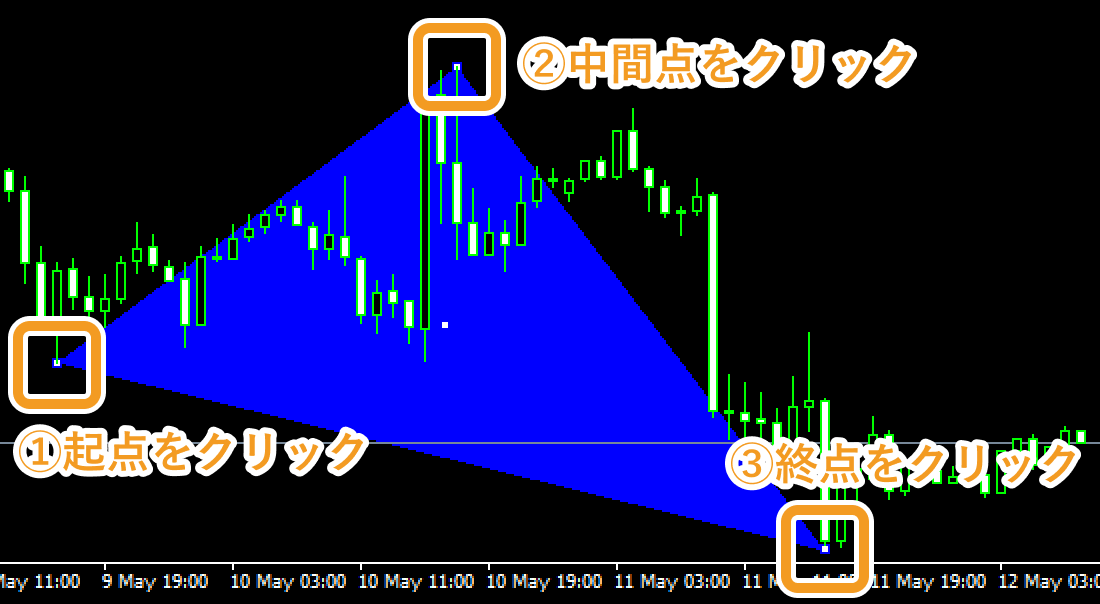

三角形を表示する場合、チャート上で、三角形の起点となる箇所をクリックします。中間点にて再度クリックし、終点を再度クリックすると、三角形が形成されます。

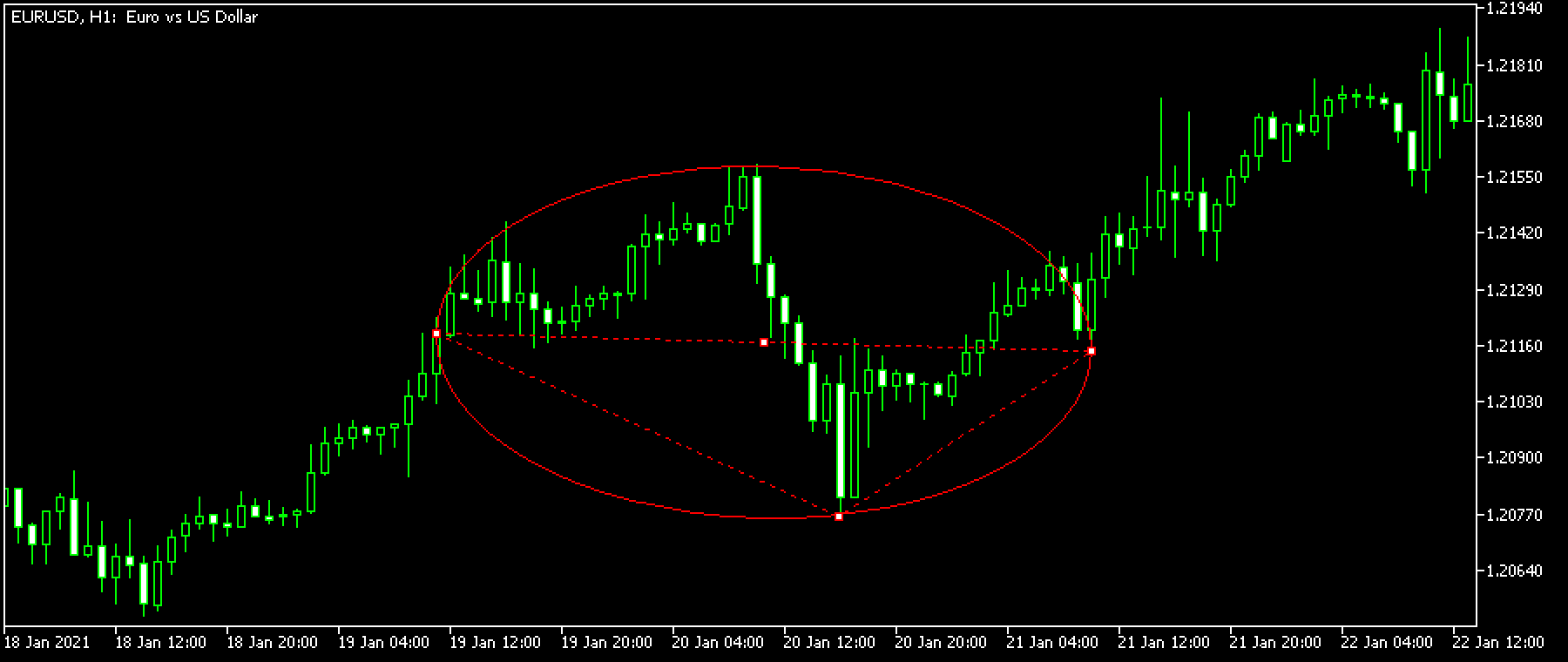

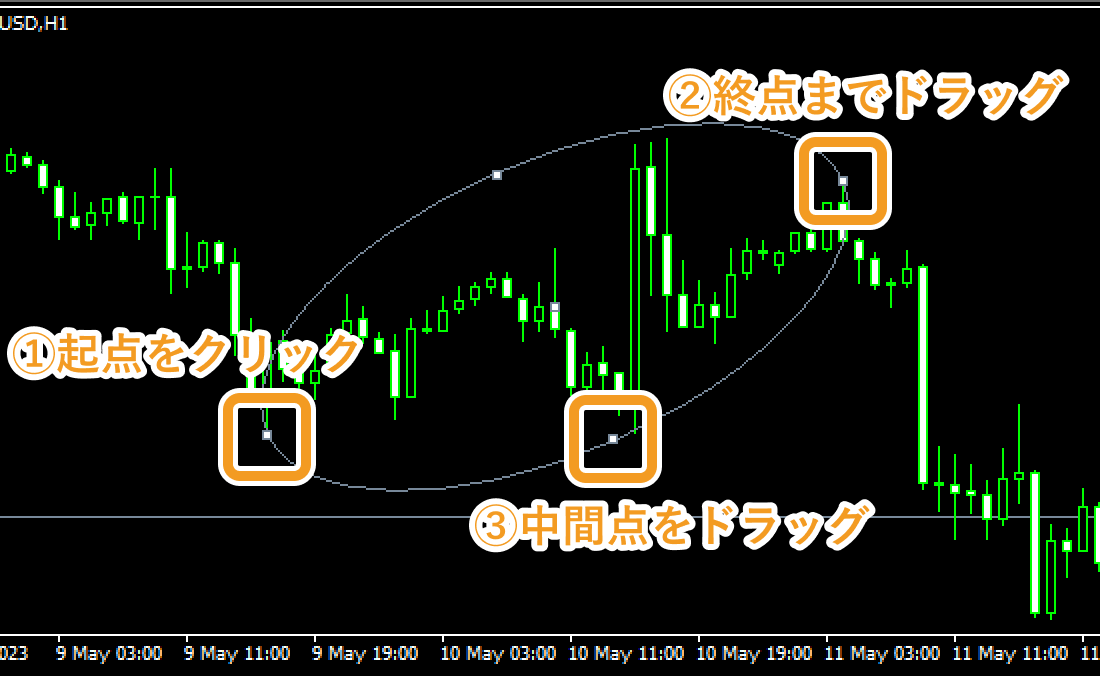

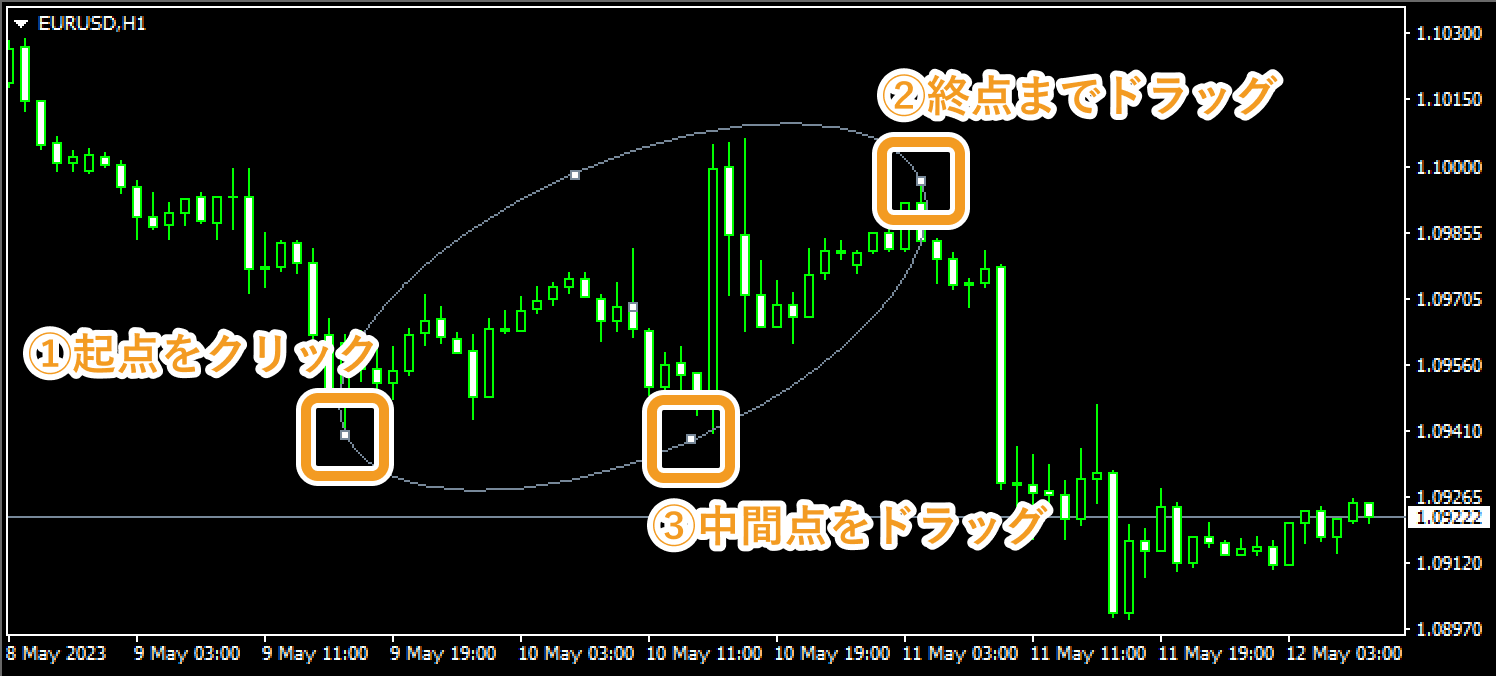

楕円を描画する方法

楕円を表示する場合、チャート上で、楕円の起点となる箇所をクリックし、終点までドラッグして楕円の長軸を描きます。次に、中間点をクリックしたまま短軸方向にドラッグすると、楕円が形成されます。

手順3

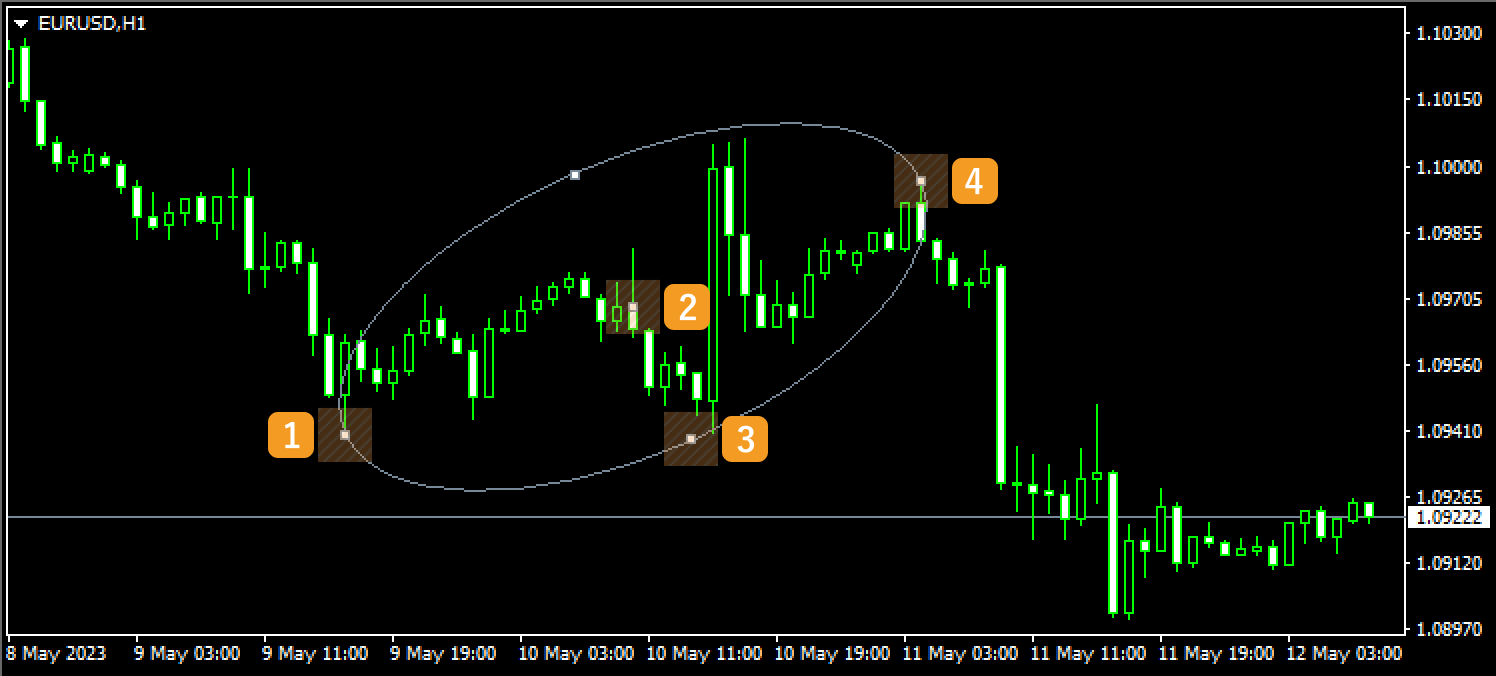

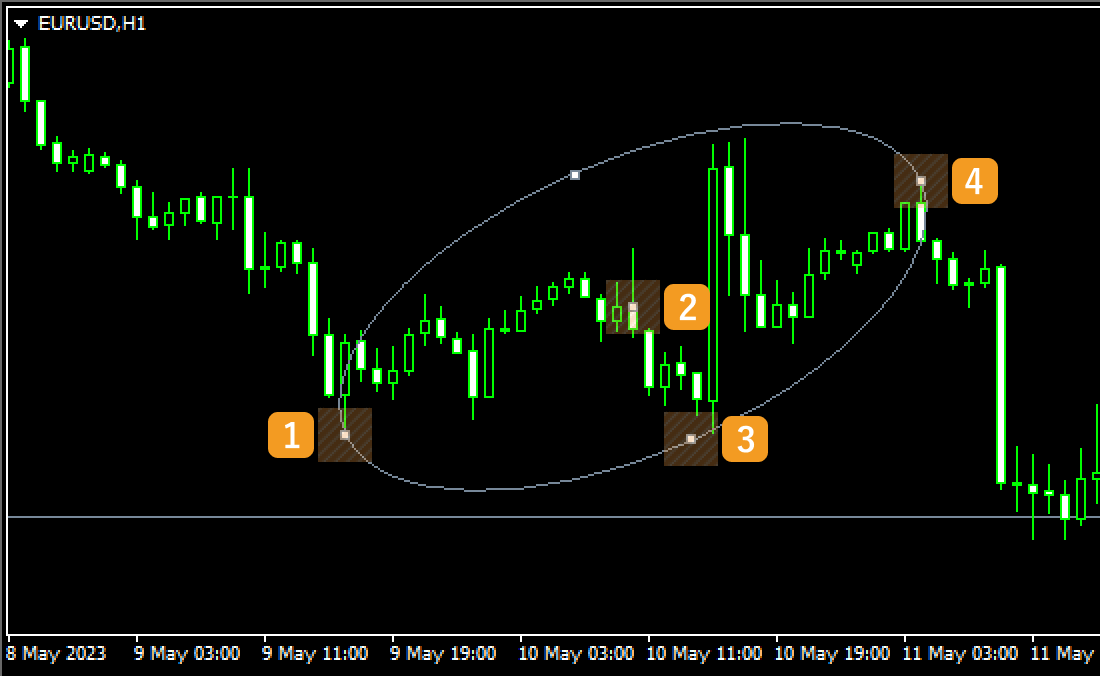

チャート上に表示した図形の位置を調整する場合、図形上に白点が表示されていることを確認し、変更箇所に応じて、各白点の位置を変更します。白点が表示されていない場合は、図形の縁付近でダブルクリックすると、図形上に白点が表示され、編集が可能な状態になります。

番号	説明
1	図形の起点の位置を変更します。
2	図形の位置を変更します。
3	図形の中間点の位置を変更します。
4	図形の終点の位置を変更します。

手順4

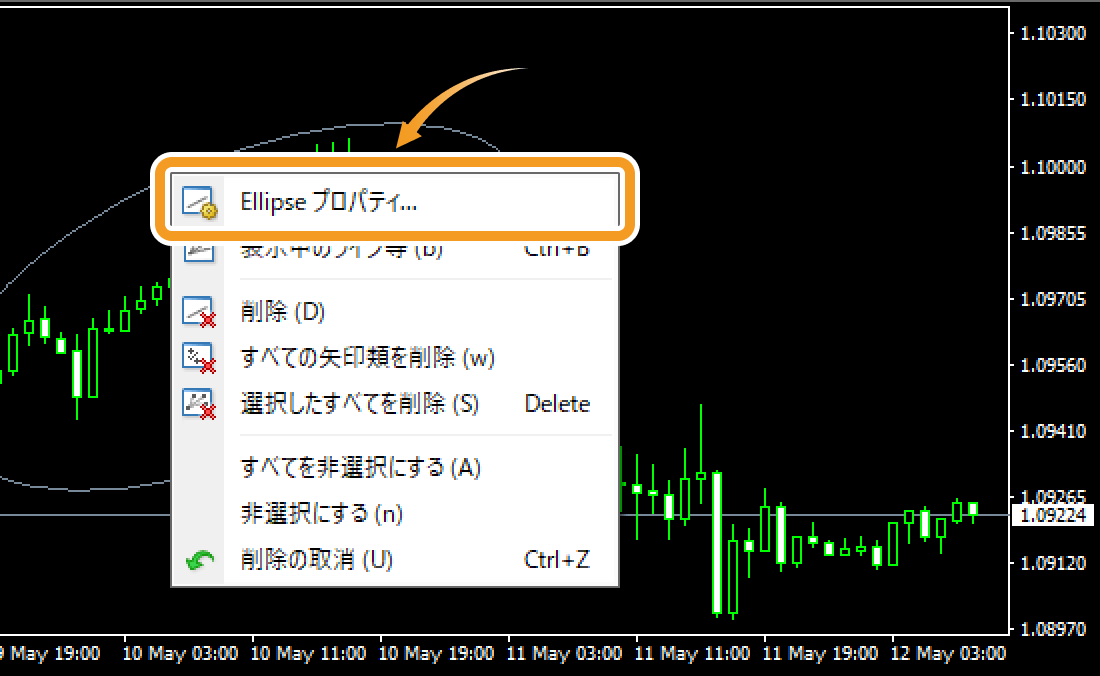

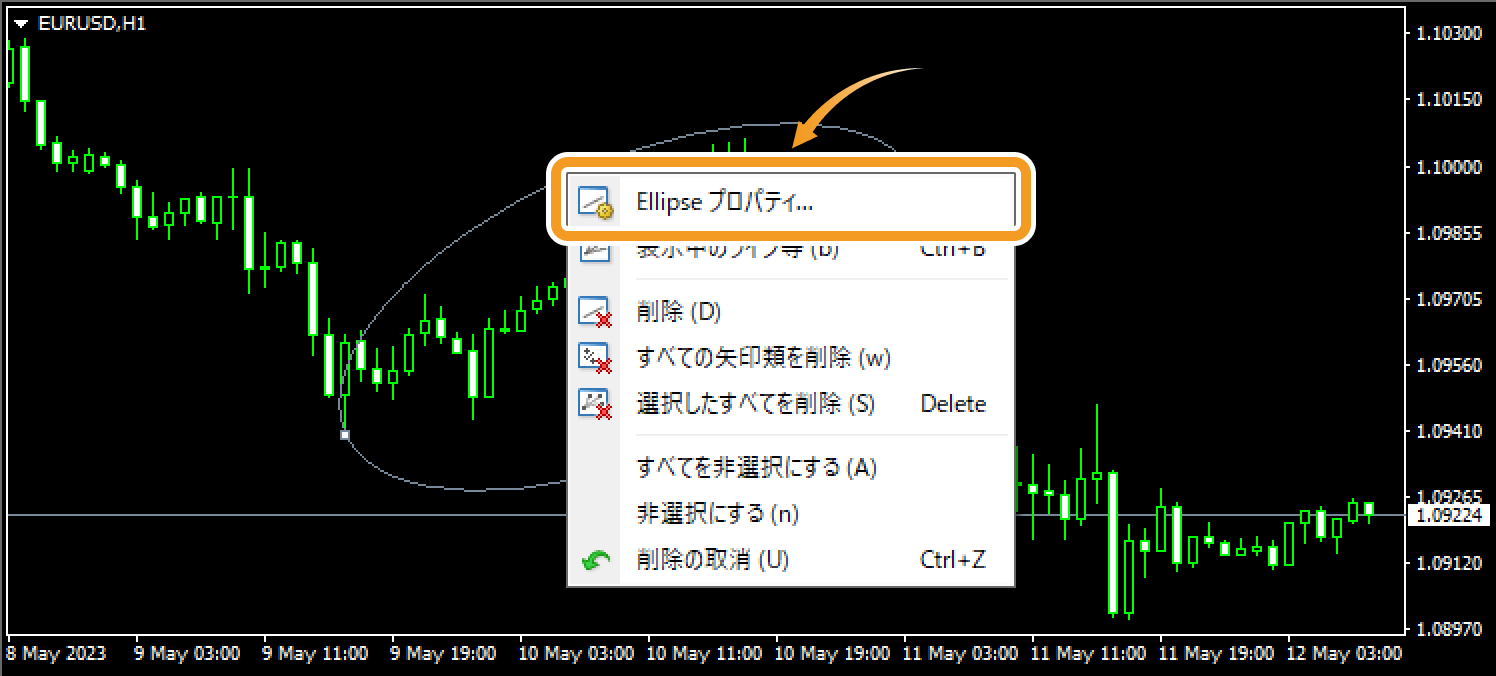

図形の設定を変更する場合、図形付近で、右クリックし「（図形名）プロパティ」を選択します。

手順5

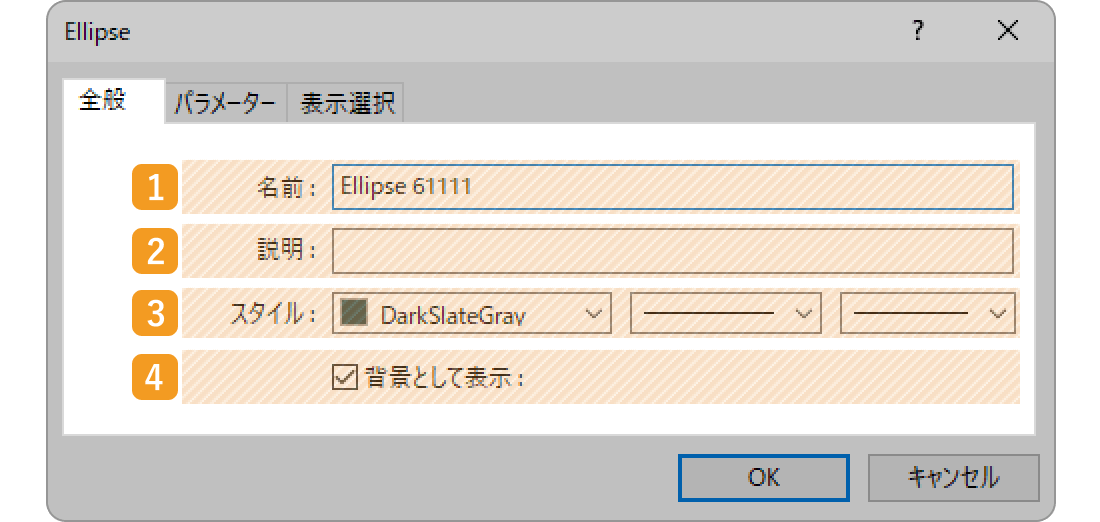

図形の設定画面が表示されてます。「全般」「パラメーター」「表示選択」の3つのタブ内で図形の詳細設定を行い、設定完了後、「OK」ボタンをクリックします。

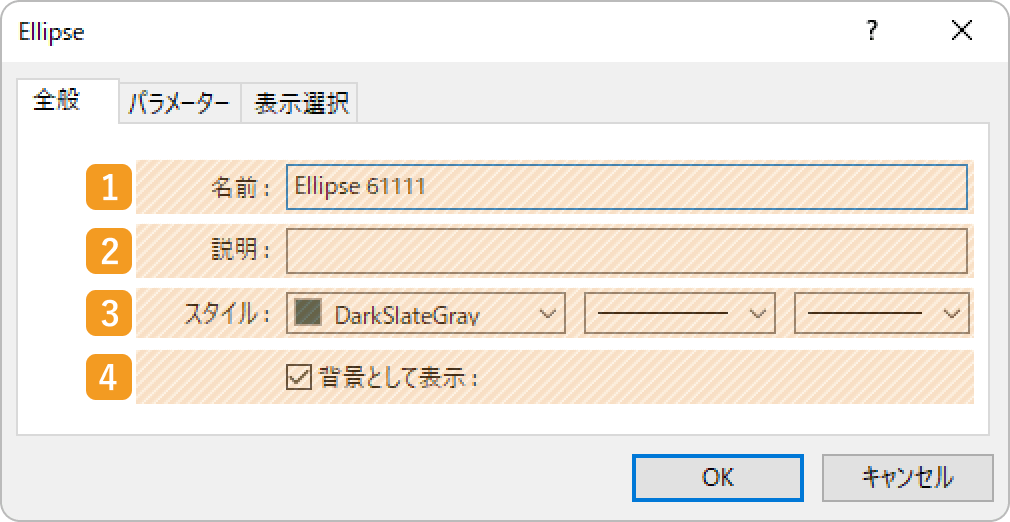

「全般」タブの設定

番号	項目名	説明
1	名前	図形の名称を付与します。
2	説明	説明を入力すると、チャート上に図形の説明を表示することができます。参照：オブジェクトの説明の表示を有効にする方法
3	スタイル	図形の色、線の種類、線の太さを設定します。
4	背景として表示	図形をチャートの後ろ側に表示する場合は、チェックを入れます。

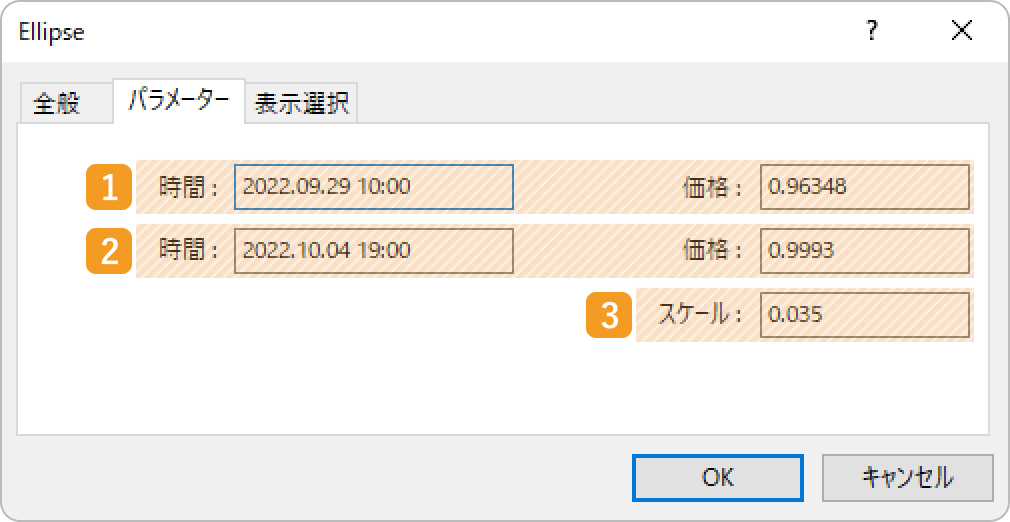

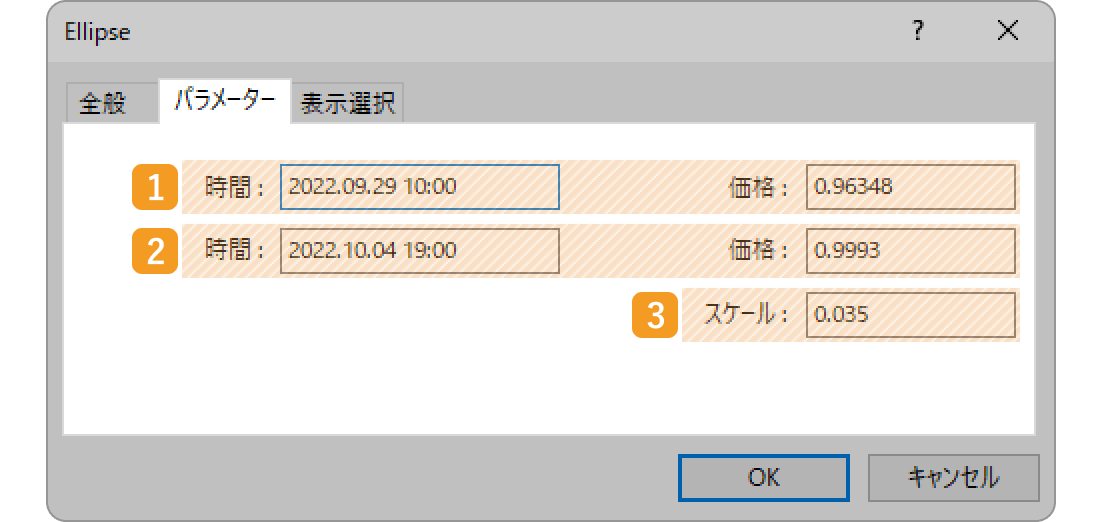

「パラメータ」タブの設定

番号	項目名	説明
1	起点の位置	起点の位置を日時と価格で指定します。
2	終点の位置	終点の位置を日時と価格で指定します。三角形の場合は中間点の日時と価格になります。
3	スケール	楕円の短軸方向の幅を調整します。数字が小さいほど楕円の短軸方向の幅が広くなります。長方形にはスケールの設定が無く、三角形では終点の日時と価格を決定する項目となります。

MT5では図形の塗りつぶしなしを選択できる

MT5では、図形内部の色を塗りつぶしするか、枠線のみの表示にするかを選択することができます。

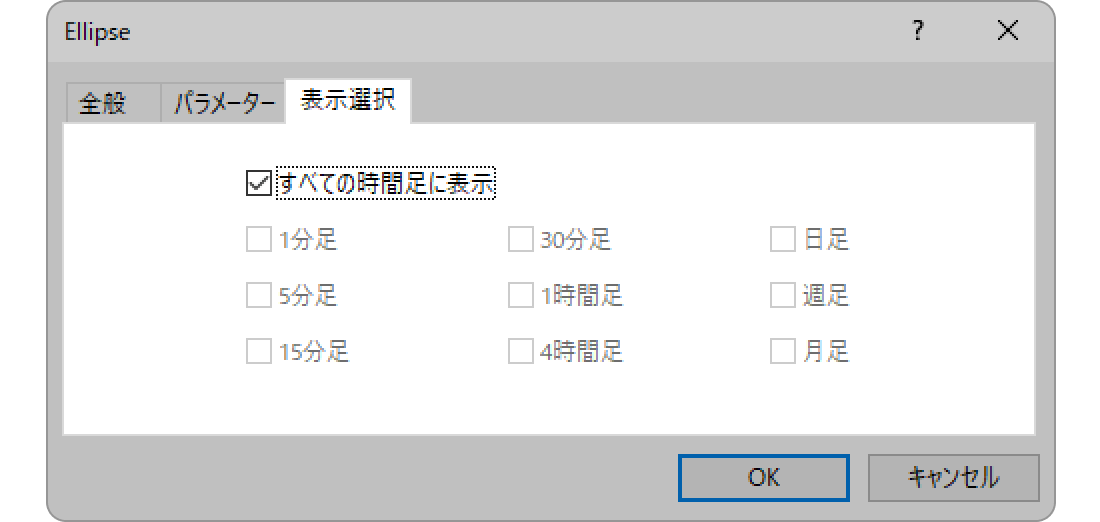

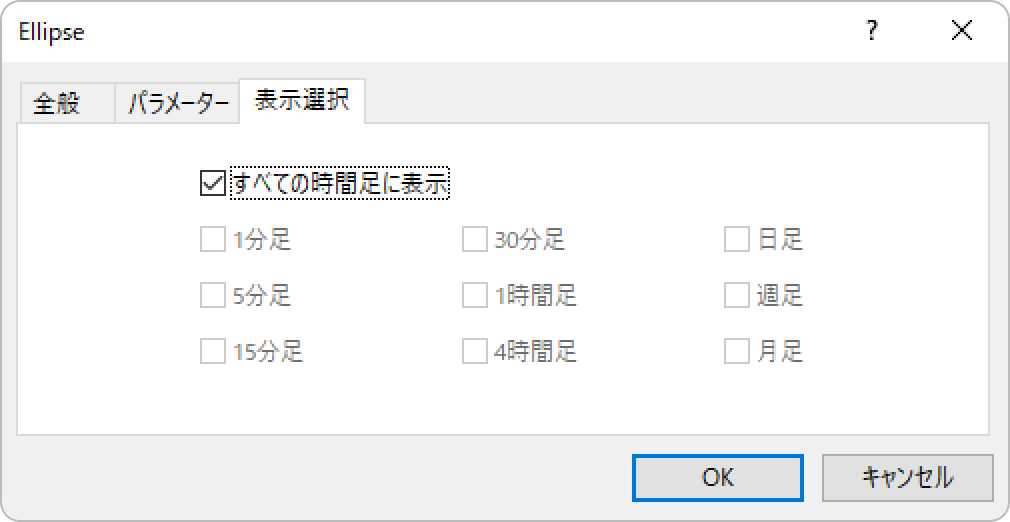

「表示選択」タブの設定

表示する時間足を指定する場合、「表示選択」タブ内で、詳細設定を行います。

手順1

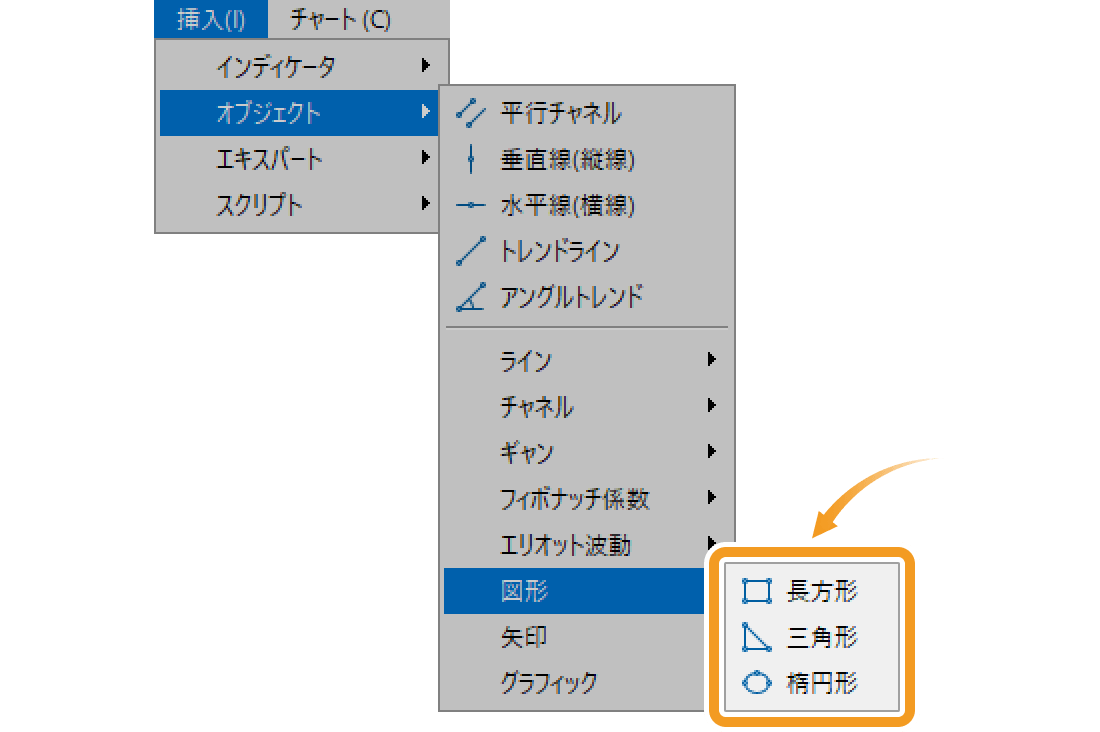

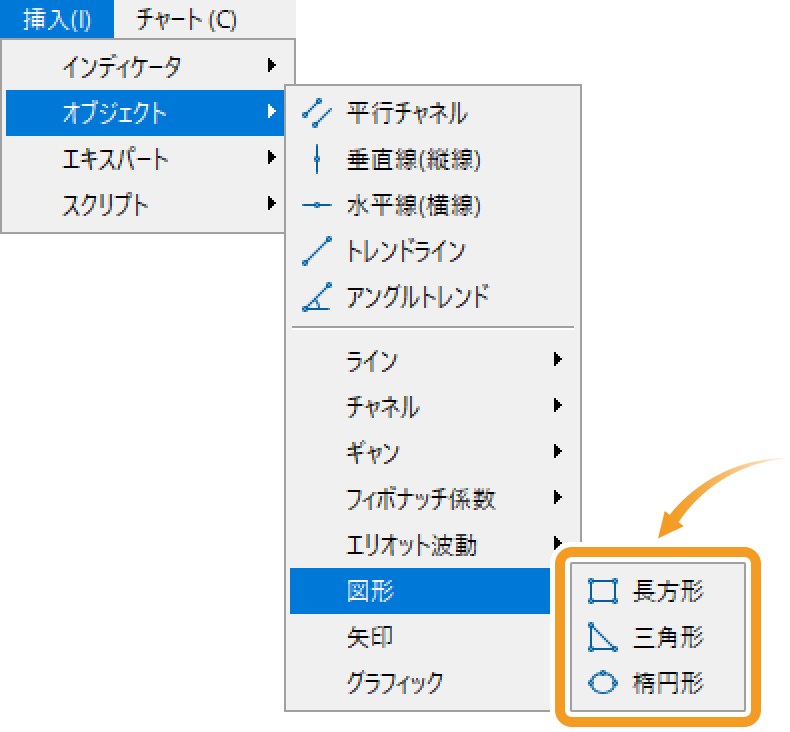

メニューバーの「挿入」をクリックします。「オブジェクト」、「図形」の順にマウスポインターを動かし、一覧より表示させたい図形を選択します。

長方形

長方形を描画し、チャートの特定の部分を強調することができます。
三角形

三角形を描画し、チャートの特定の部分を強調することができます。
楕円形

楕円形を描画し、チャートの特定の部分を強調することができます。

手順2

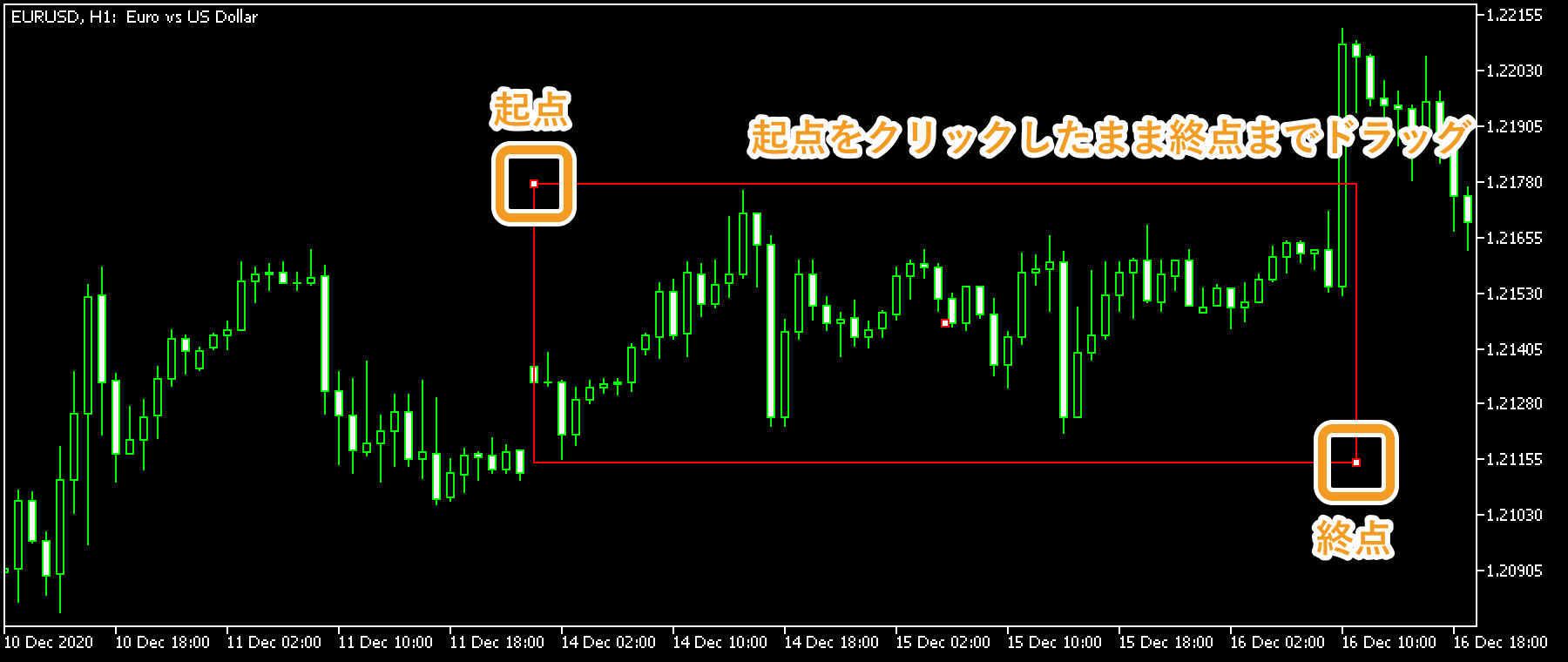

長方形を描画する方法

長方形を表示する場合、チャート上で、長方形の起点となる箇所でクリックし、終点までドラッグします。

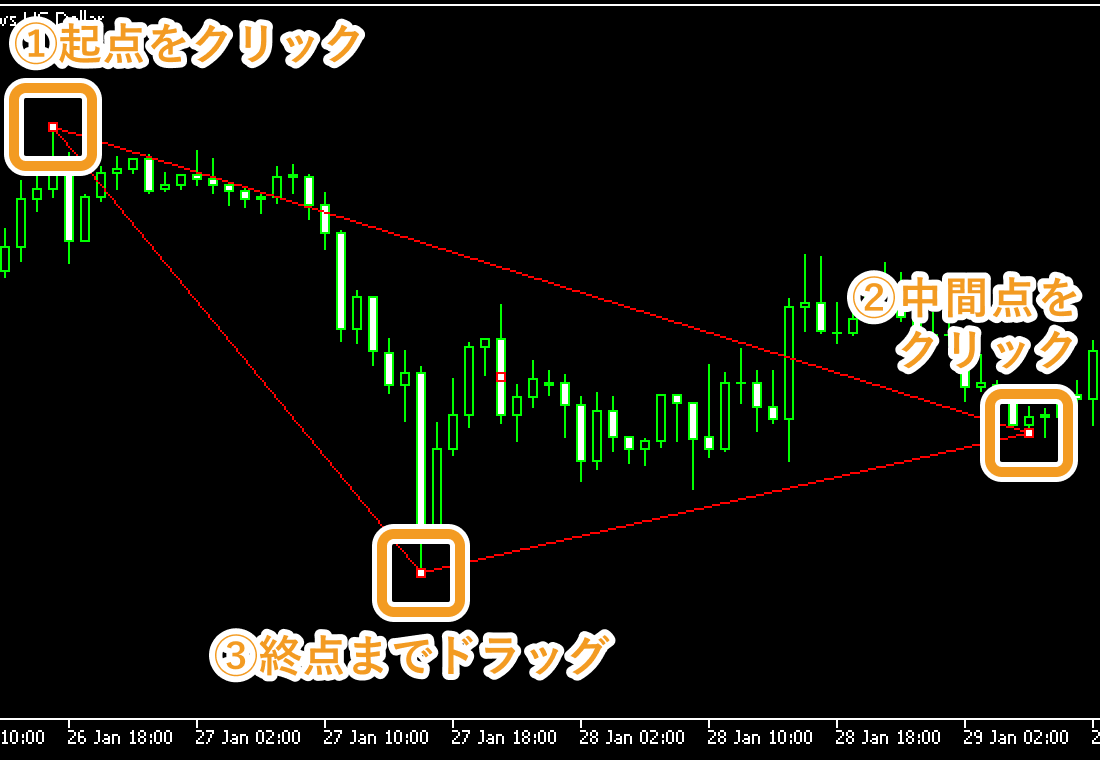

三角形を描画する方法

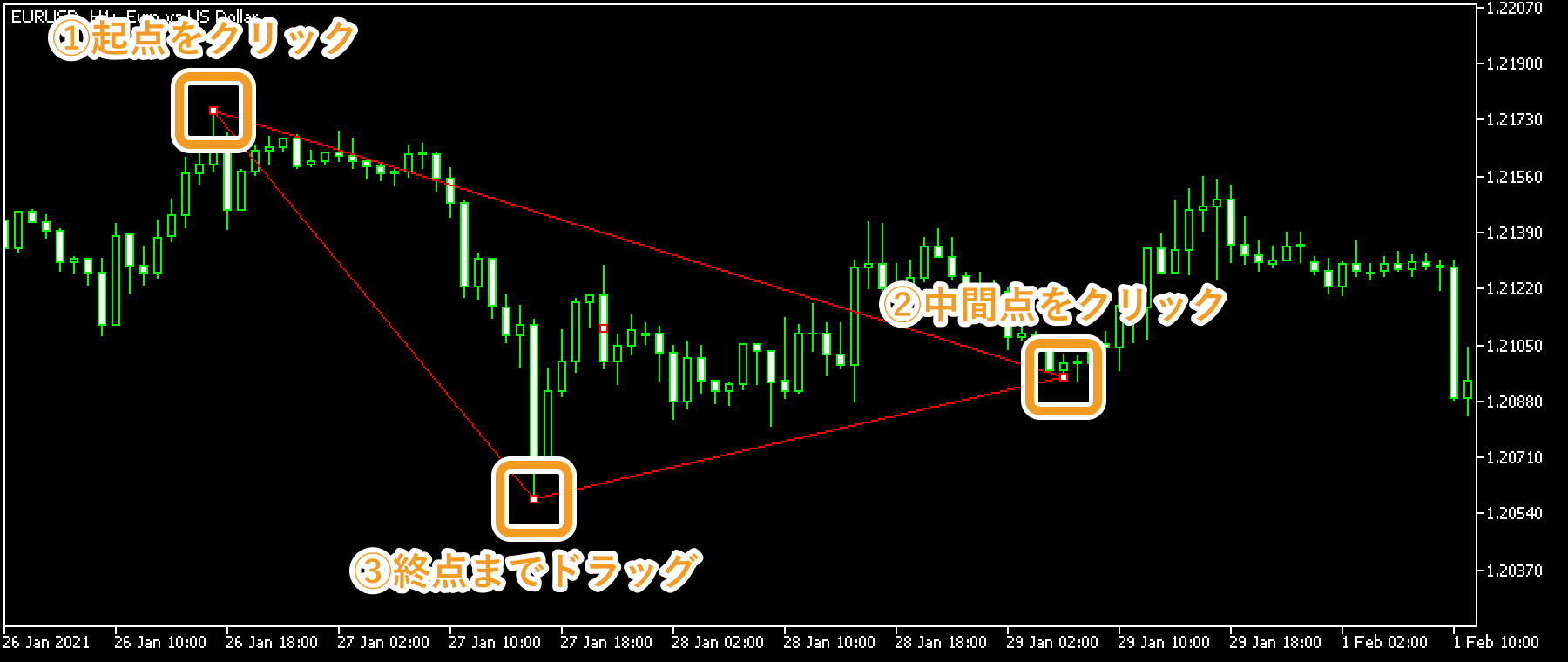

三角形を表示する場合、チャート上で、三角形の起点となる箇所でクリックします。中間点にて再度クリックし、終点までドラッグすると、三角形が形成されます。

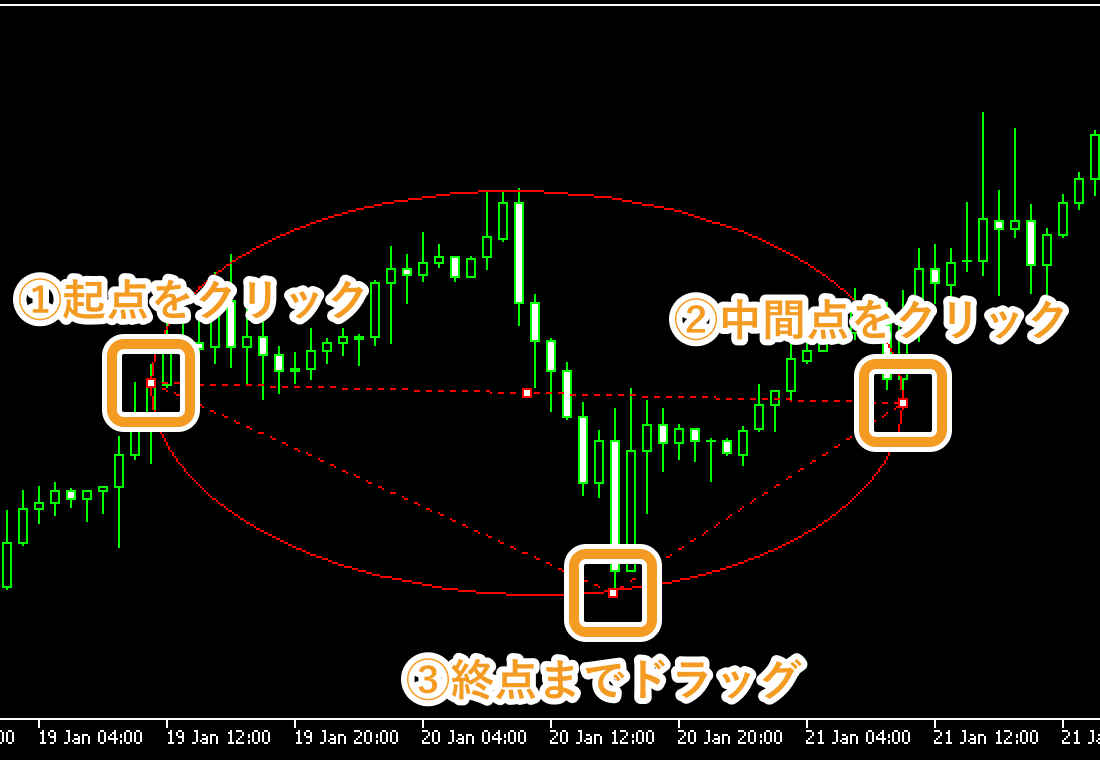

楕円形を描画する方法

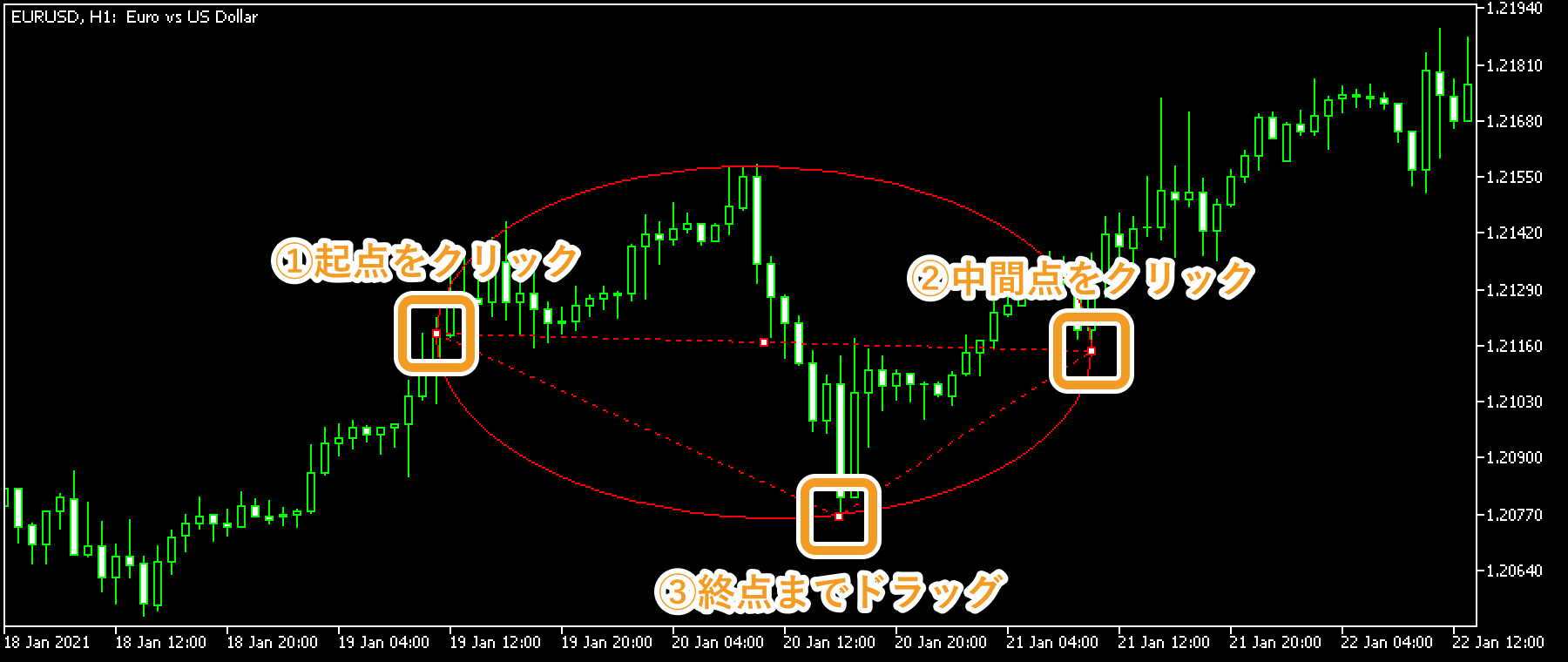

楕円形を表示する場合、チャート上で、楕円形の起点となる箇所でクリックします。中間点にて再度クリックし、終点までドラッグすると、楕円形が形成されます。

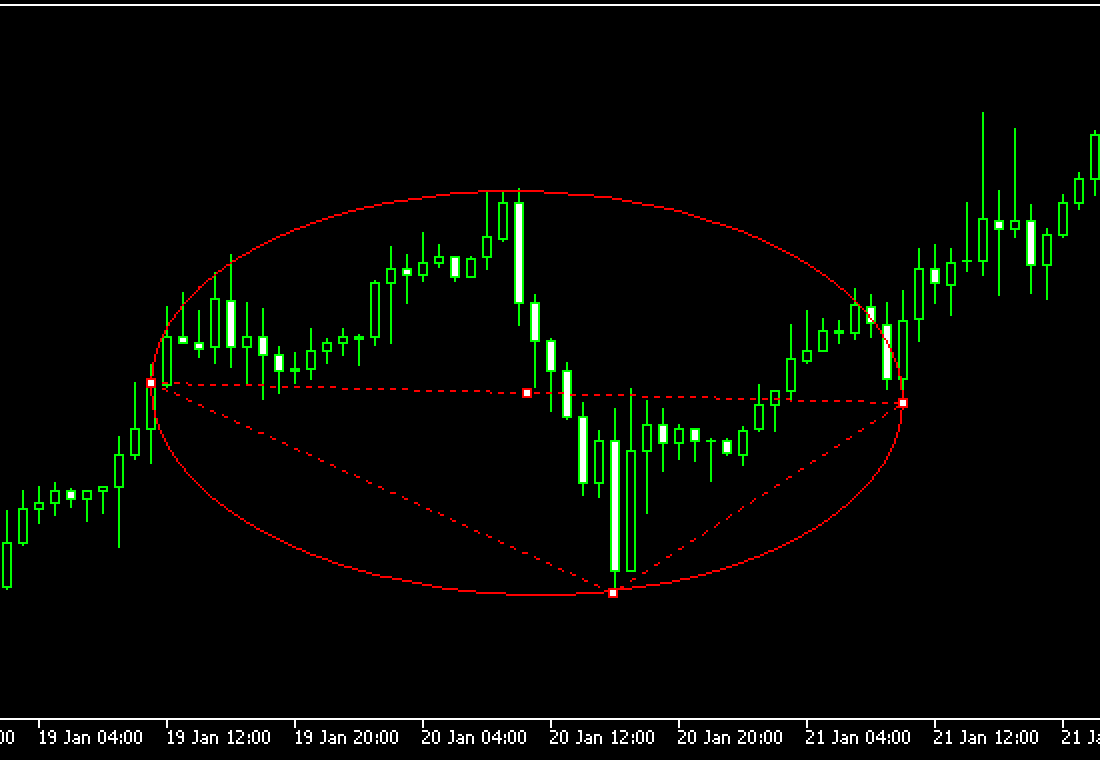

手順3

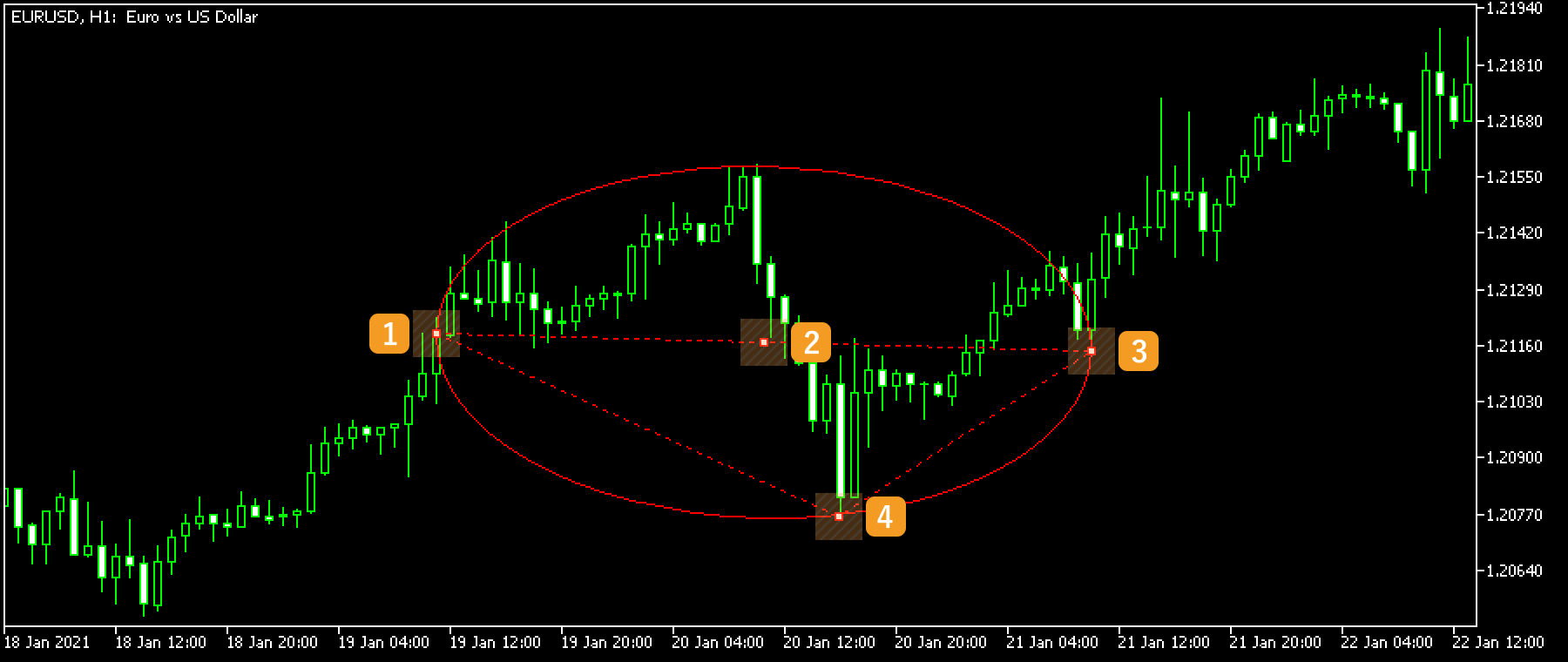

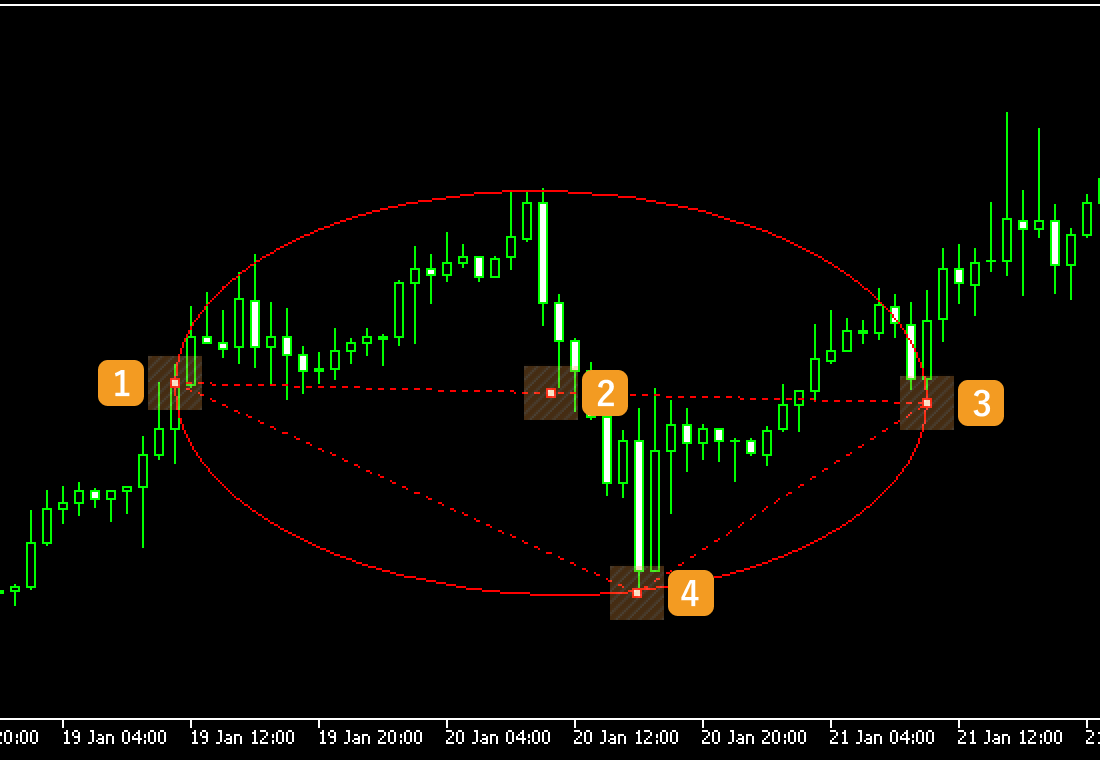

チャート上に表示した図形の位置を調整する場合、図形上に白点が表示されていることを確認し、変更箇所に応じて、各白点の位置を変更します。白点が表示されていない場合は、図形付近でダブルクリックすると、図形上に白点が表示され、編集が可能な状態になります。

番号	説明
1	図形の起点の位置を変更します。
2	図形の位置を変更します。
3	図形の中間点の位置を変更します。
4	図形の終点の位置を変更します。

手順4

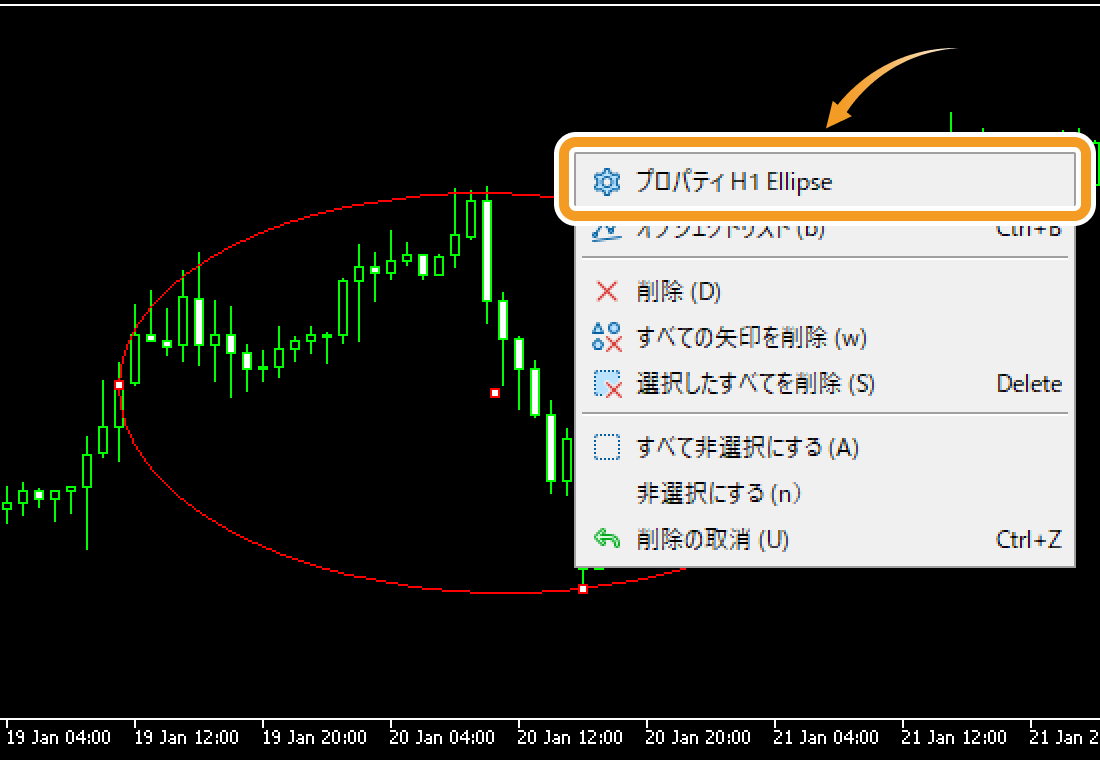

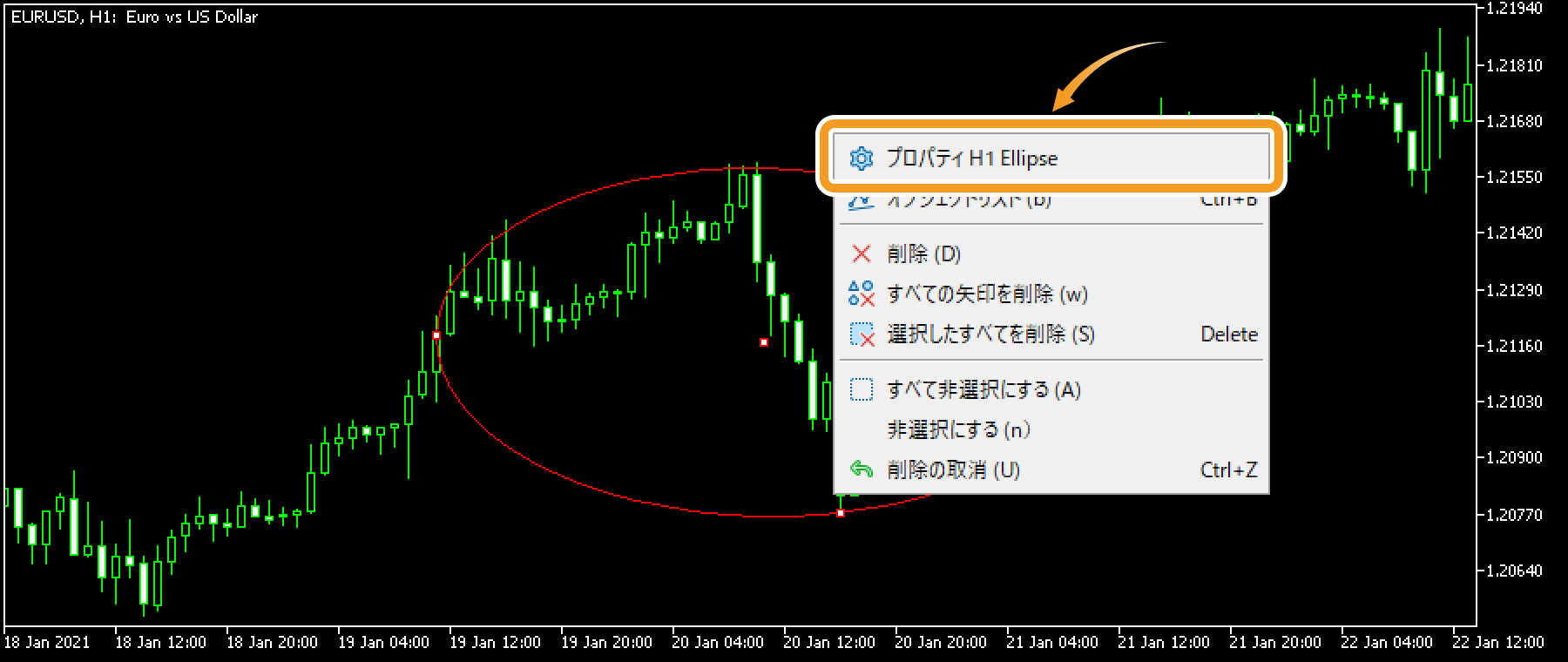

図形の設定を変更する場合、図形付近で、右クリックし「プロパティ（時間足図形名）」を選択します。

手順5

図形の設定画面が表示されます。「共有」「パラメータ」「表示選択」の3つのタブ内で図形の詳細設定を行い、設定完了後、「OK」ボタンをクリックします。

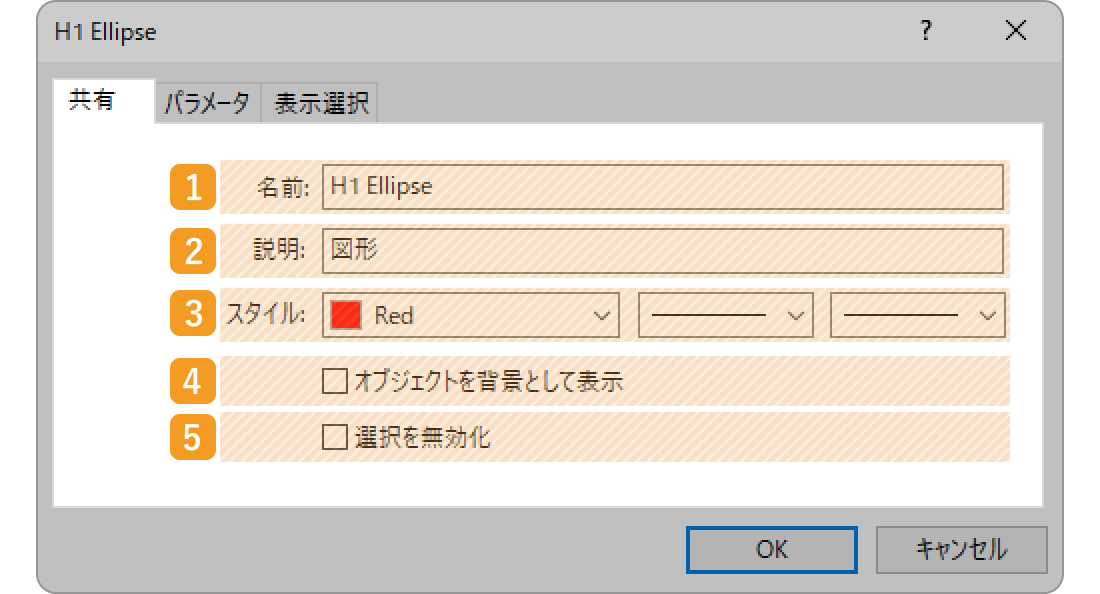

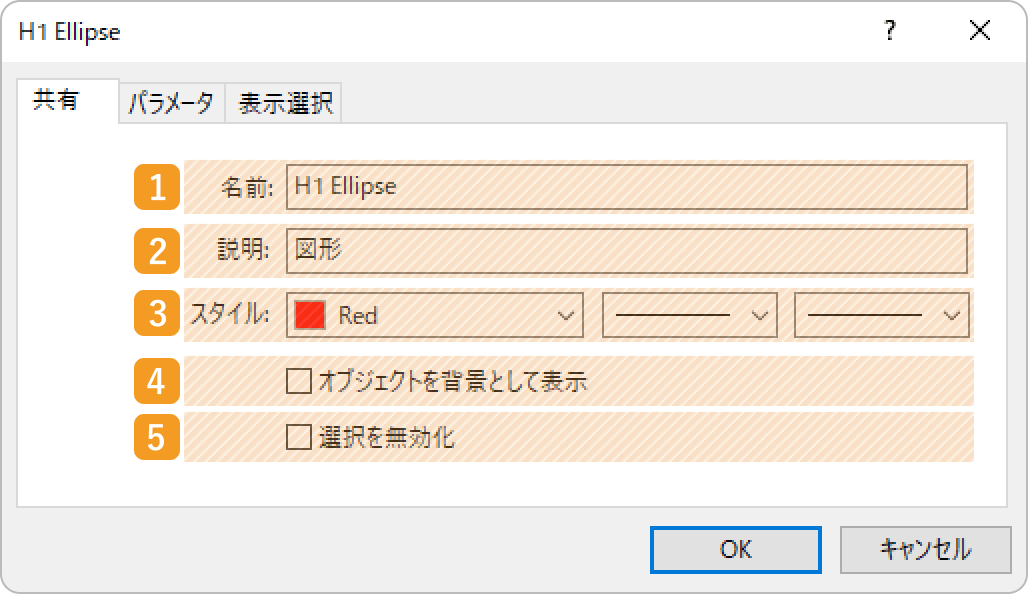

「共有」タブの設定

番号	項目名	説明
1	名前	図形の名称を付与します。
2	説明	説明を入力すると、チャート上に図形の説明を表示することができます。参照：オブジェクトの説明の表示を有効にする方法
3	スタイル	図形の色、線の種類、線の太さを設定します。
4	オブジェクトを背景として表示	図形をチャートの後ろ側に表示する場合は、チェックを入れます。
5	選択を無効化	図形の編集を不可状態にする場合、チェックを入れます。

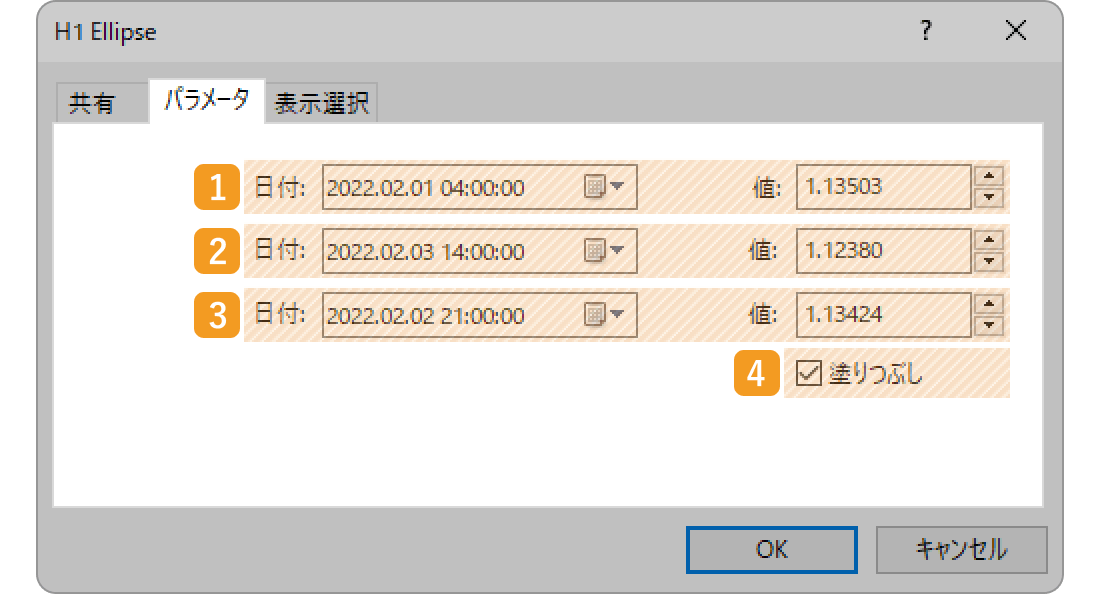

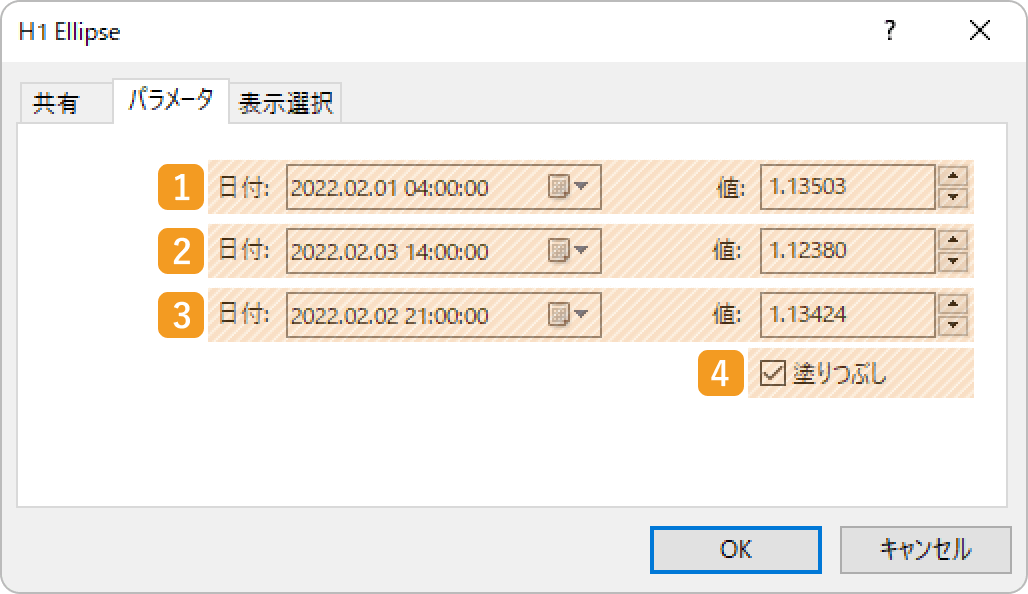

「パラメータ」タブの設定

番号	項目名	説明
1	起点の位置	起点の位置を日時と価格で指定します。
2	中間点の位置	中間点の位置を日時と価格で指定します。
3	終点の位置	終点の位置を日時と価格で指定します。
4	塗りつぶし	図形を塗りつぶす場合、チェックを入れます。

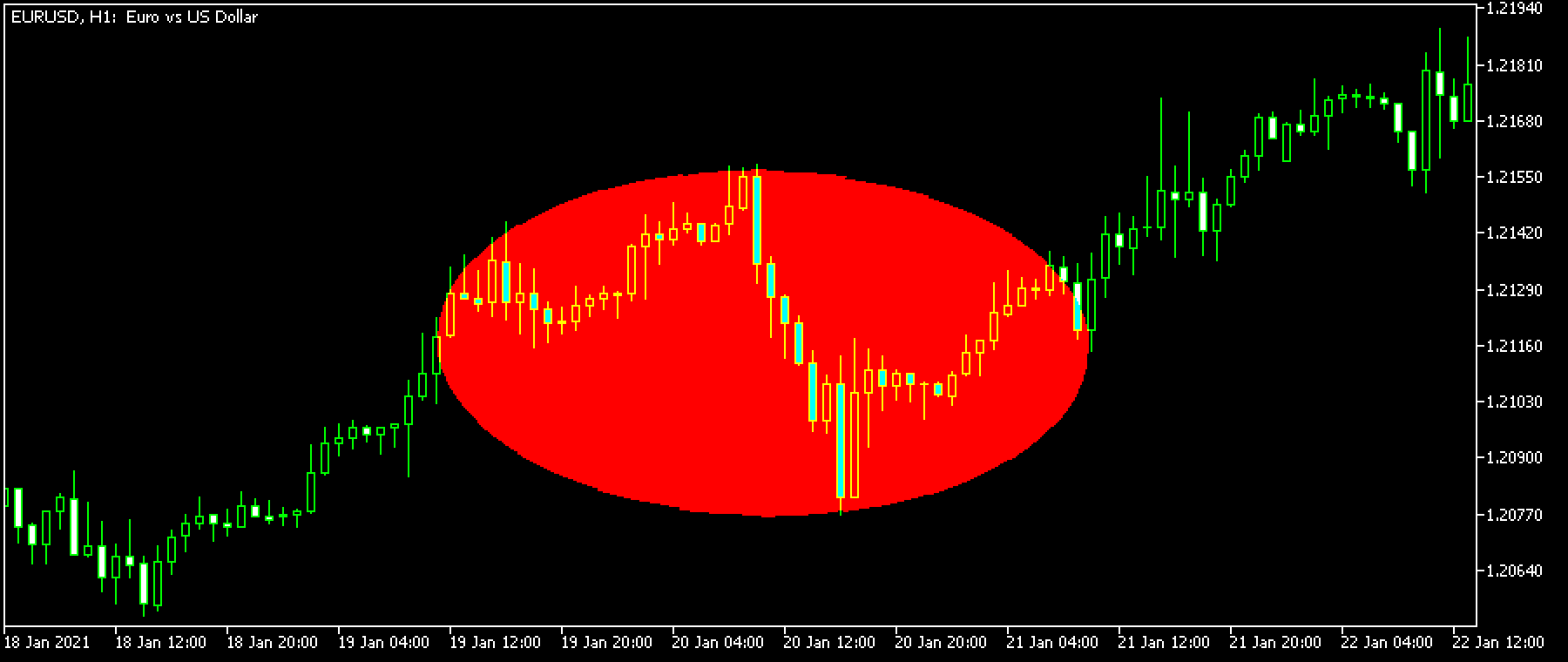

図形を「塗りつぶし」した場合

「表示選択」タブの設定

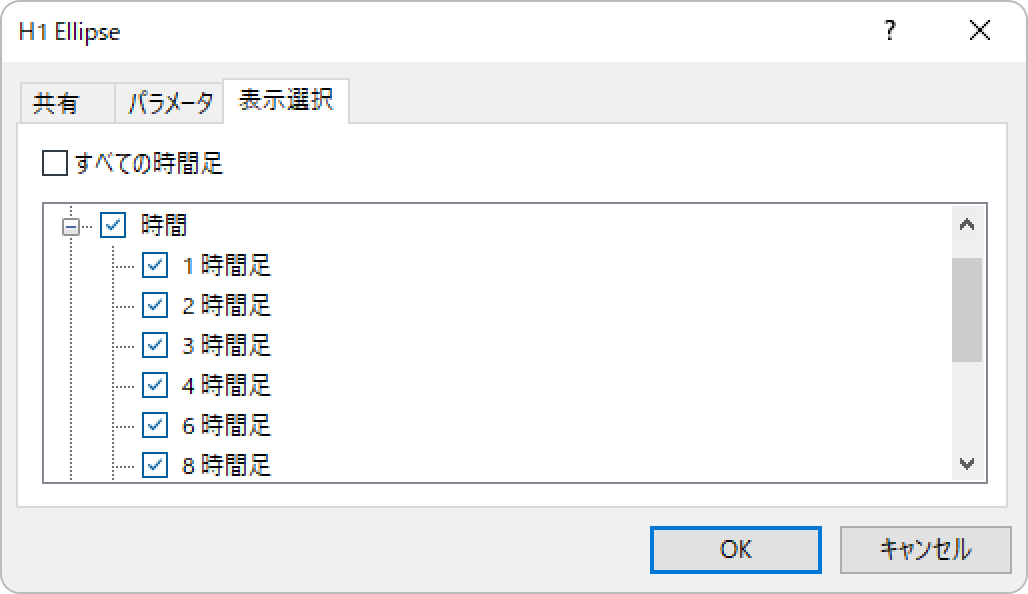

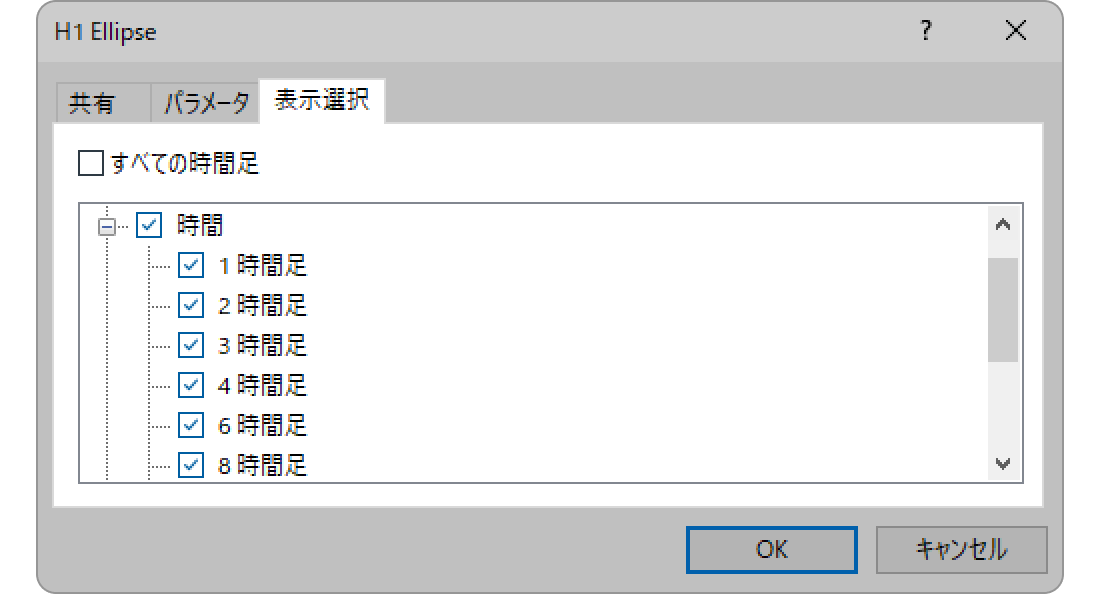

表示する時間足を指定する場合、「表示選択」タブ内で、詳細設定を行います。
